3D laserscannen

3D laserscannen (of laaserscanning) is een technologie die gebruikt wordt om een fysieke omgeving of object met hoge precisie vast te leggen. Met behulp van een laserscanner worden miljoenen meetpunten, een puntenwolk, verzameld die samen een gedetailleerd digitale replica van een bestaand object vormen. Deze replica geeft een exacte weergave van de bestaande situatie, waardoor het wordt gebruikt voor allerlei toepassingen, zoals industrie, bouwprojecten, erfgoedbeheer, en productontwikkeling.

Hoe werkt 3D laserscannen?

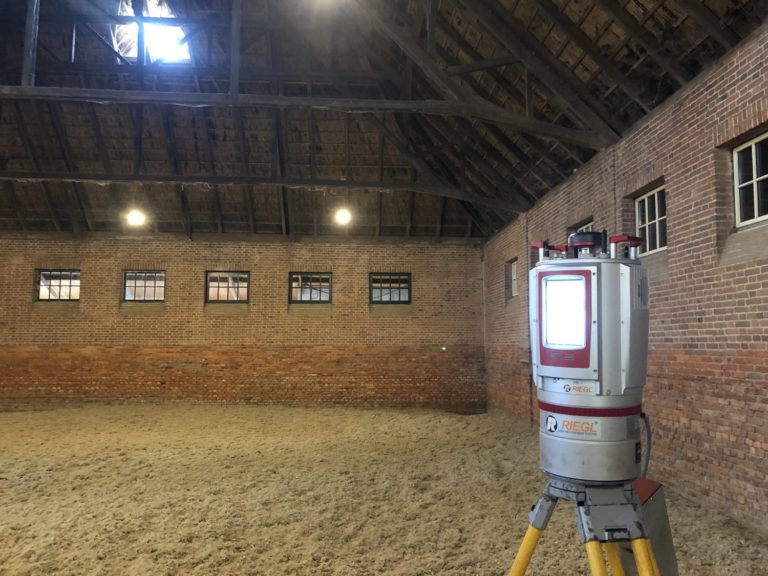

Bij 3D laserscanning zendt de scanner laserstralen uit die reflecteren op oppervlakken van objecten in de omgeving. De tijd en de hoek waaronder de laser terug keert naar de scanner, wordt gemeten, waarmee de locatie tot het object wordt bepaald. Deze methode levert duizenden metingen per seconde op, wat resulteert in een (3d) puntenwolk. Deze pointcloud kan later verwerkt worden tot gedetailleerde tekeningen, 3D-modellen, en ook geprinte replica’s.

Er zijn verschillende soorten laserscanners, waaronder statische en mobiele scanners, elk geschikt voor verschillende projecten. Mobiele scanners bieden bijvoorbeeld meer flexibiliteit voor grotere gebieden, terwijl statische scanners vaak een hogere nauwkeurigheid bieden. Er zijn ook handscanners die een nauwkeurigheid hebben van 0,5 mm en gebruikt worden voor kleinere onderdelen.

3D laserscanning zoals wordt toegepast door U2B:

• Bouw en architectuur: Het vastleggen van de ‘as-built’ situatie van een gebouw of terrein is essentieel voor renovaties en transformaties. 3D laserscanning helpt architecten en bouwkundigen om nauwkeurige metingen te verkrijgen voor het ontwerp.

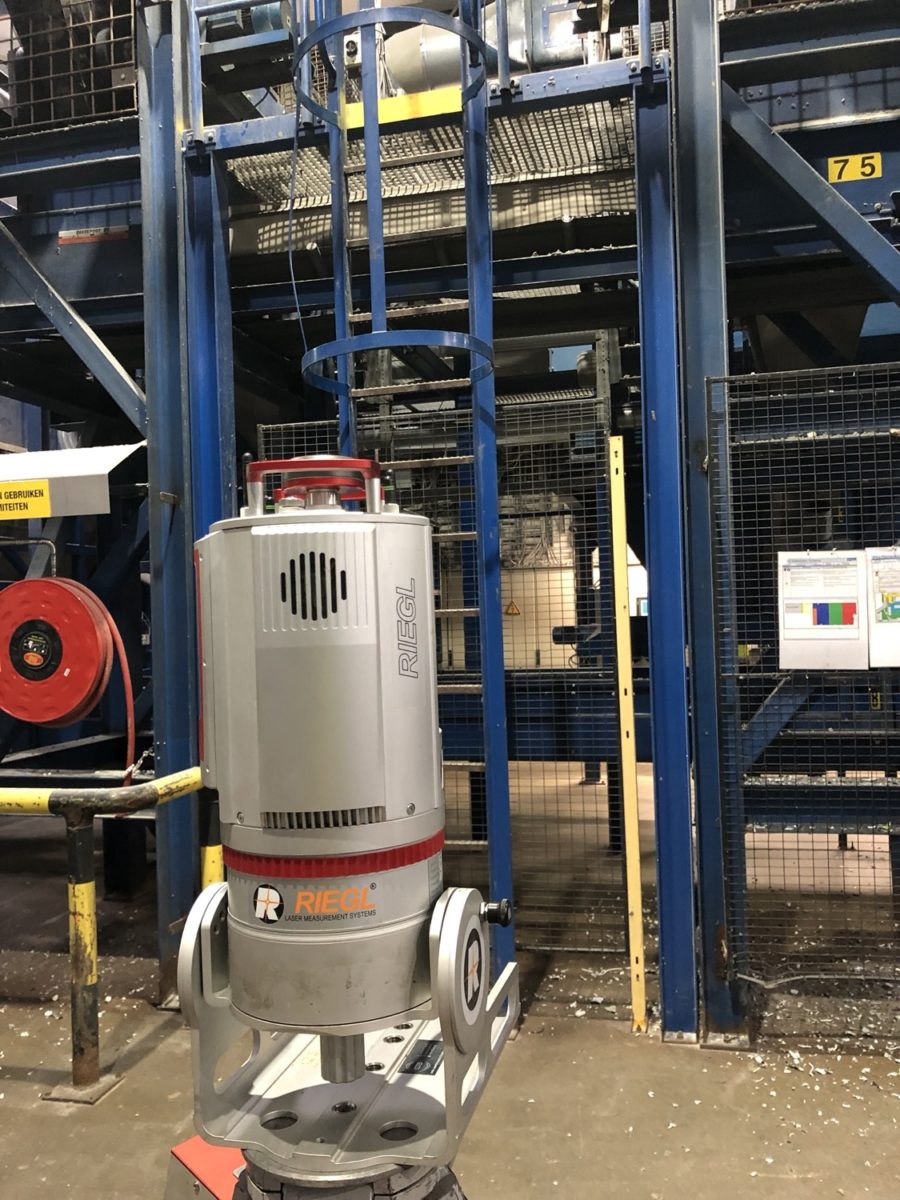

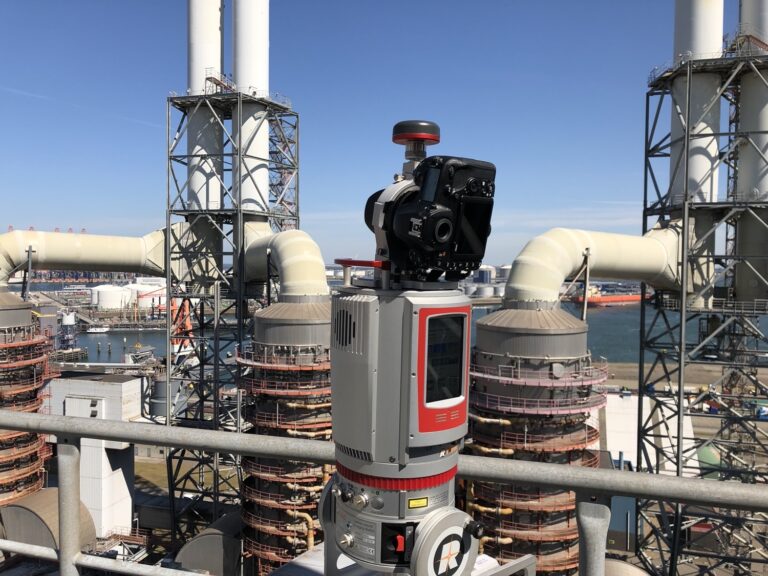

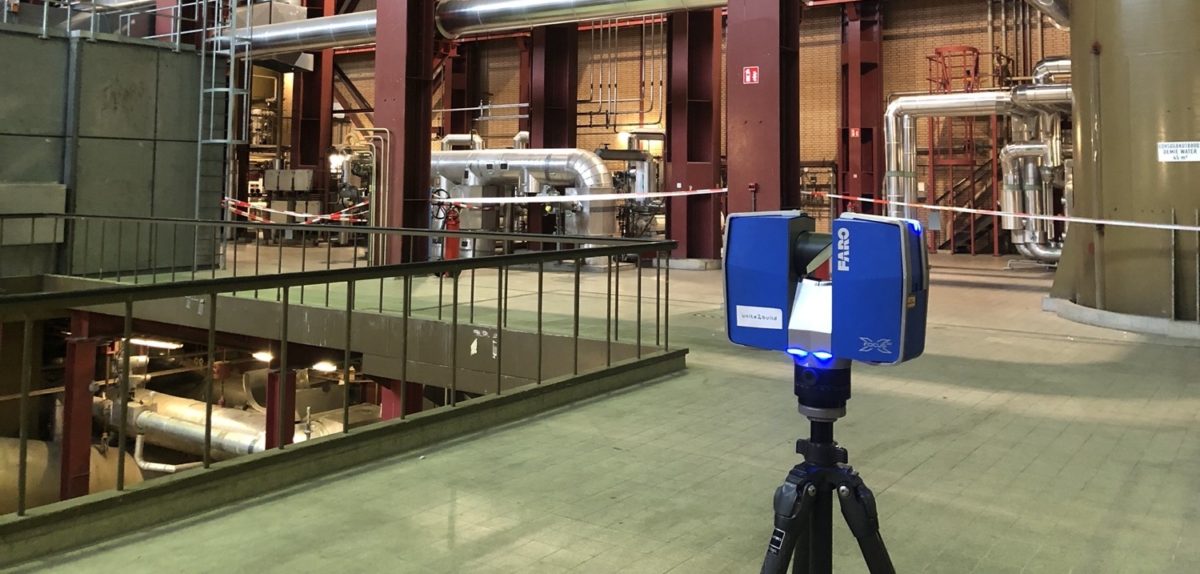

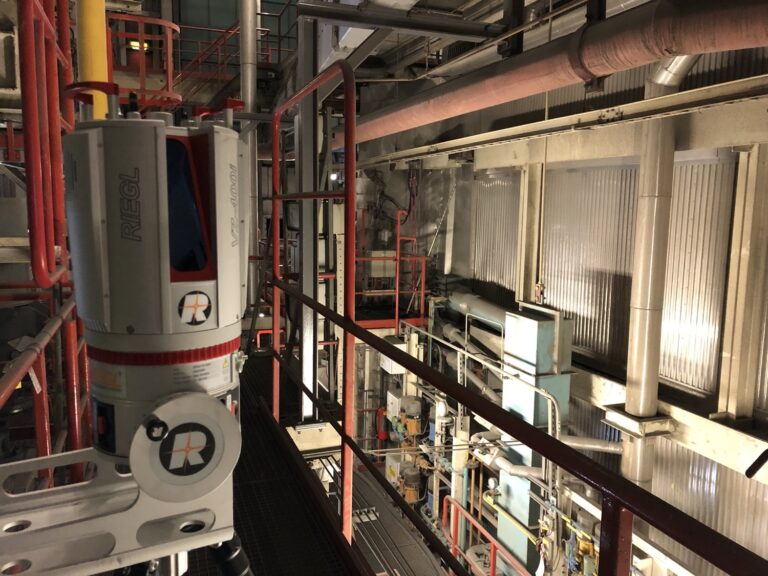

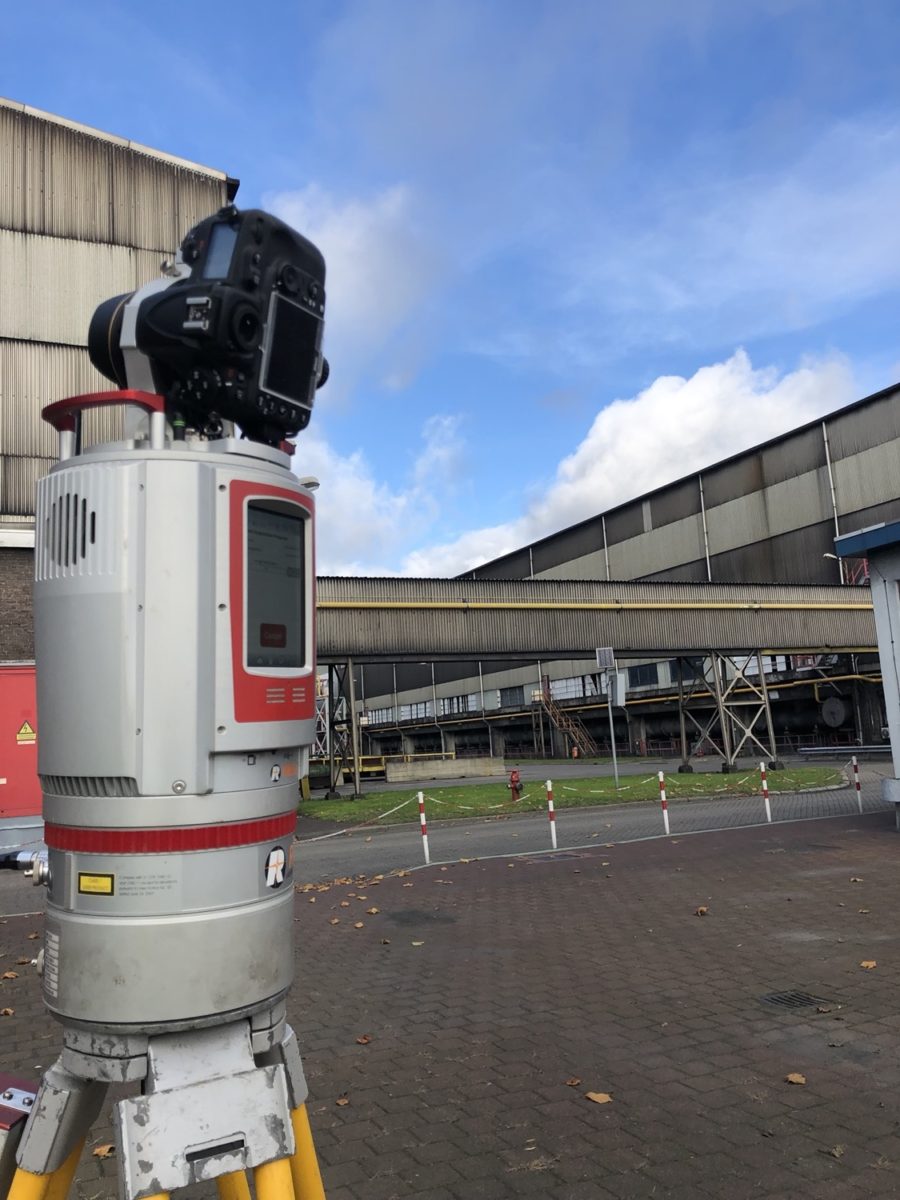

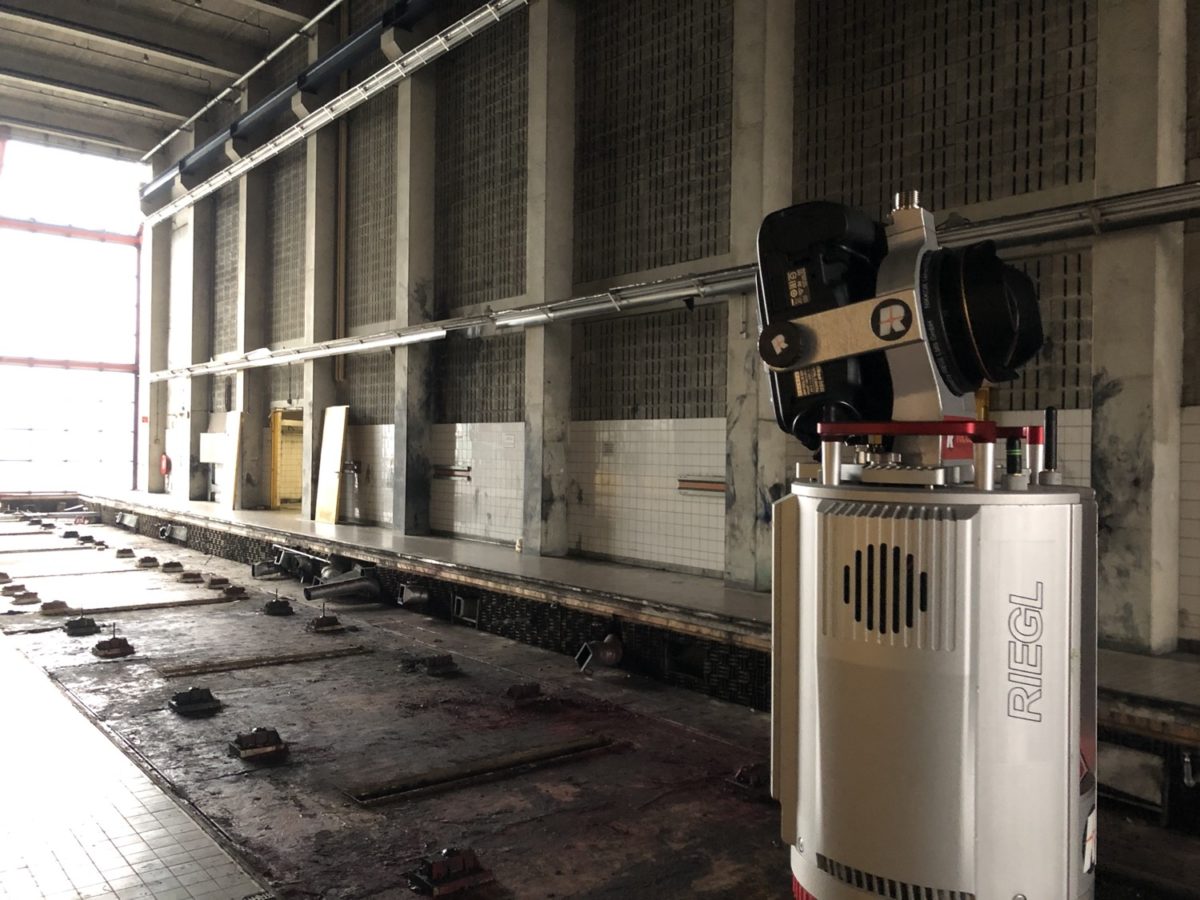

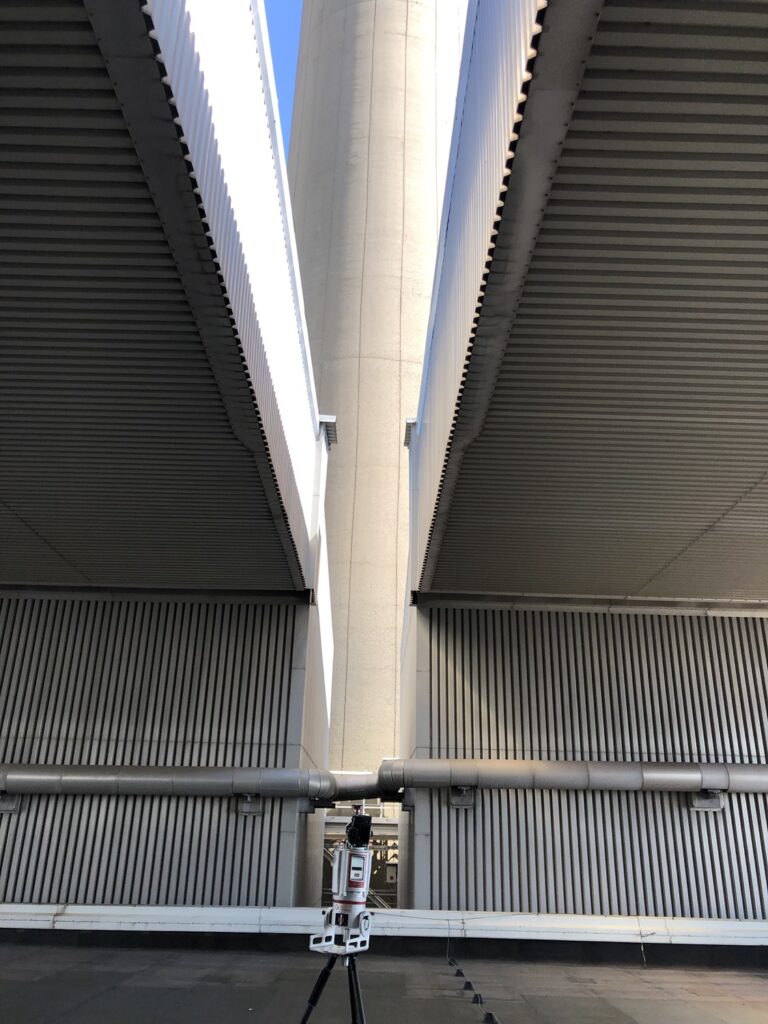

• Industrie en productontwikkeling: Voor het verbeteren van een productielijn, voor verhuizingen, voor sloop en andere toepassingen is precies in beeld hebben van de productielijnen van groot belang. Laserscanning wordt gebruikt om digitale opnames te maken die worden gebruikt voor reverse engineering retrofit of refit.

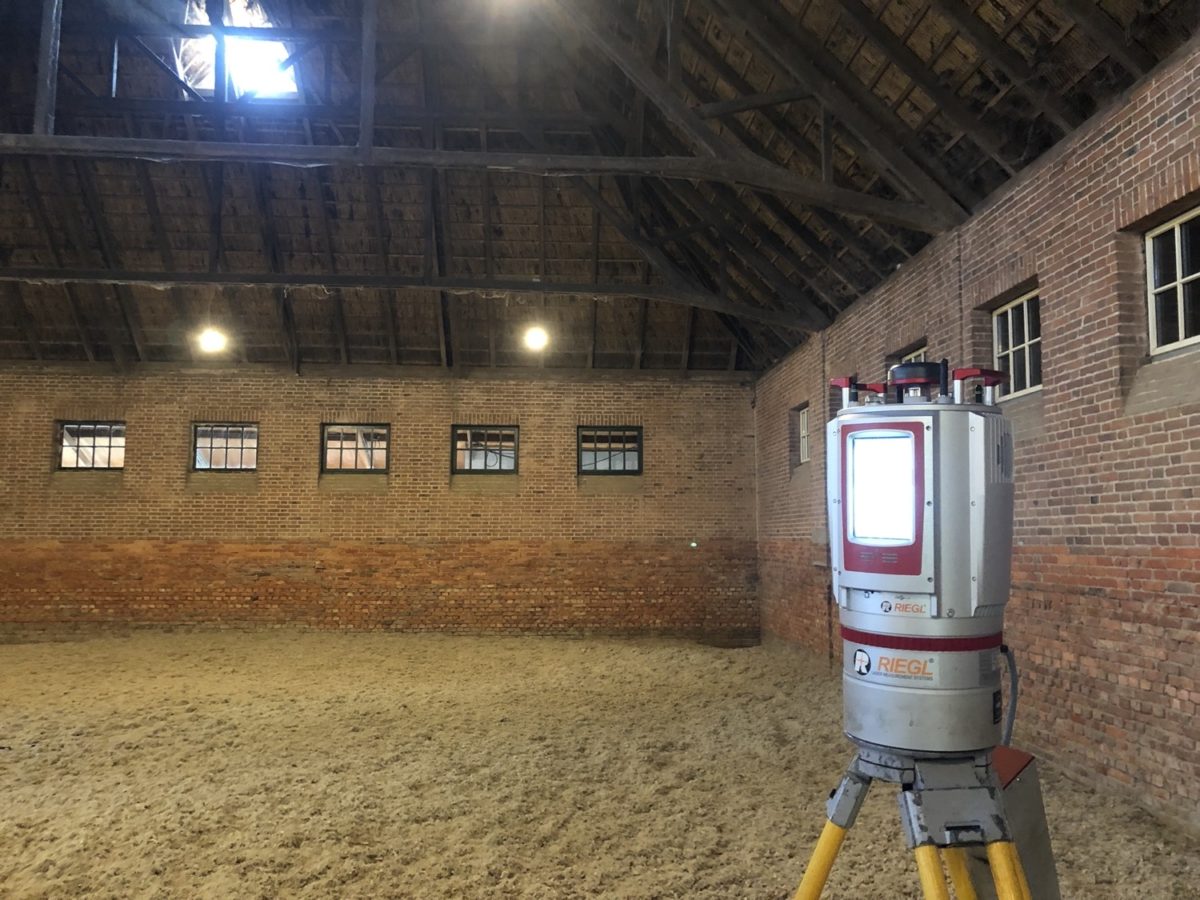

• Erfgoedbeheer: Voor het conserveren van historische gebouwen of kunstobjecten kan 3D laserscanning worden ingezet om een exacte digitale replica te maken. Dit is met name nuttig wanneer een restauratie nodig is.

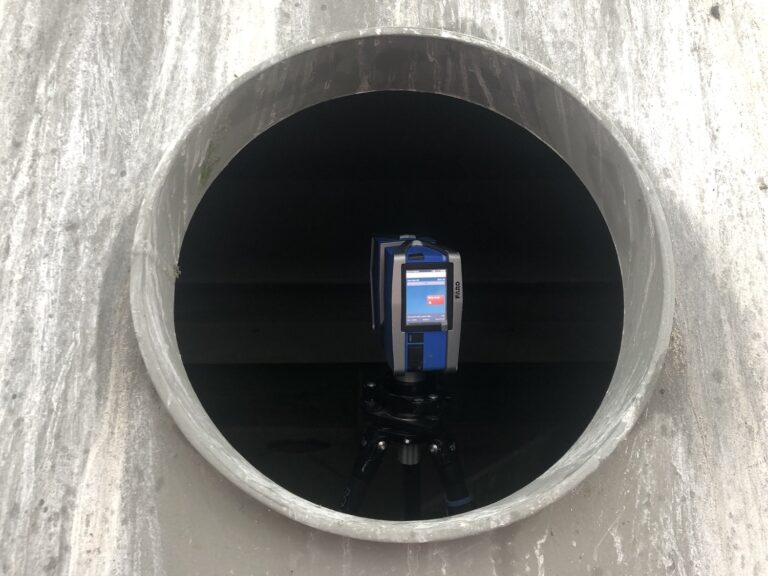

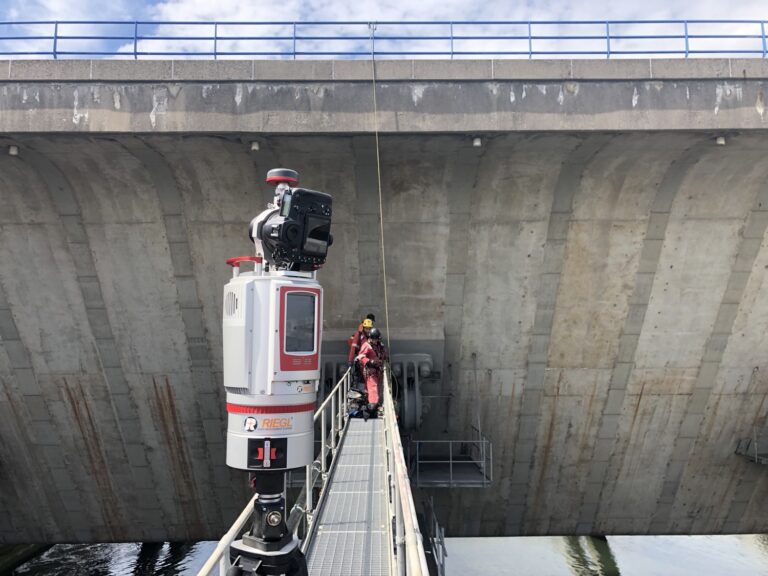

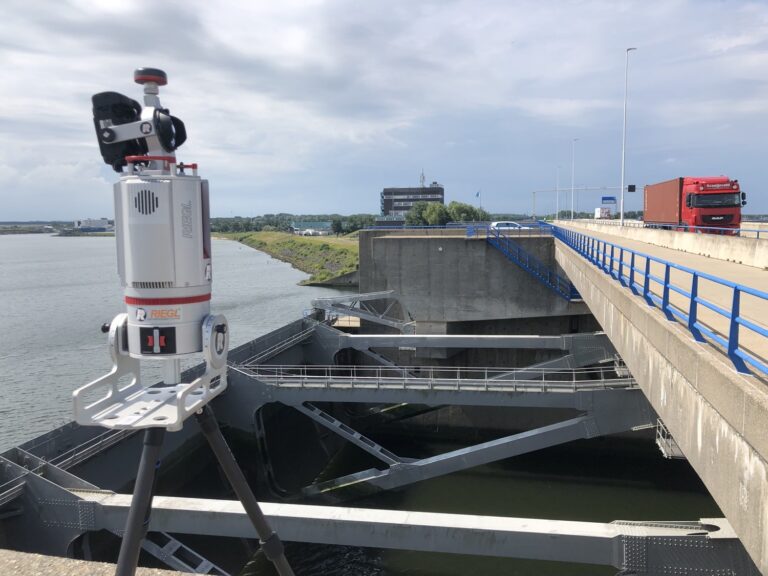

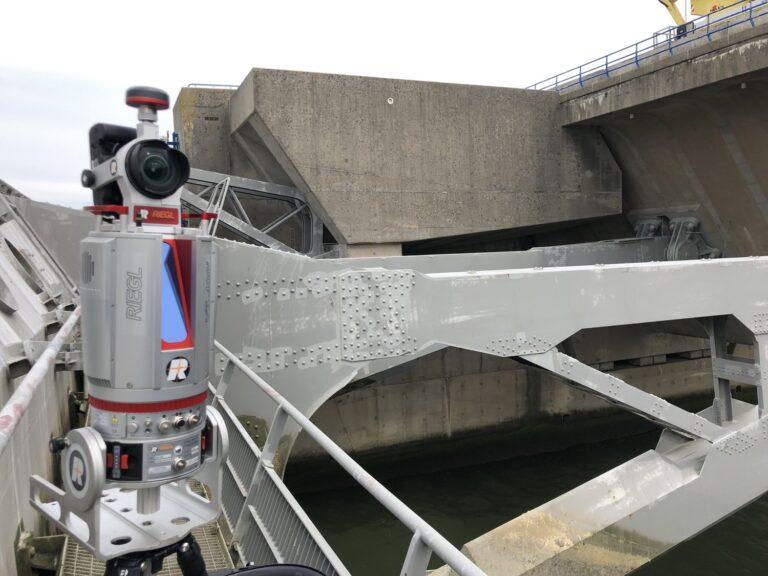

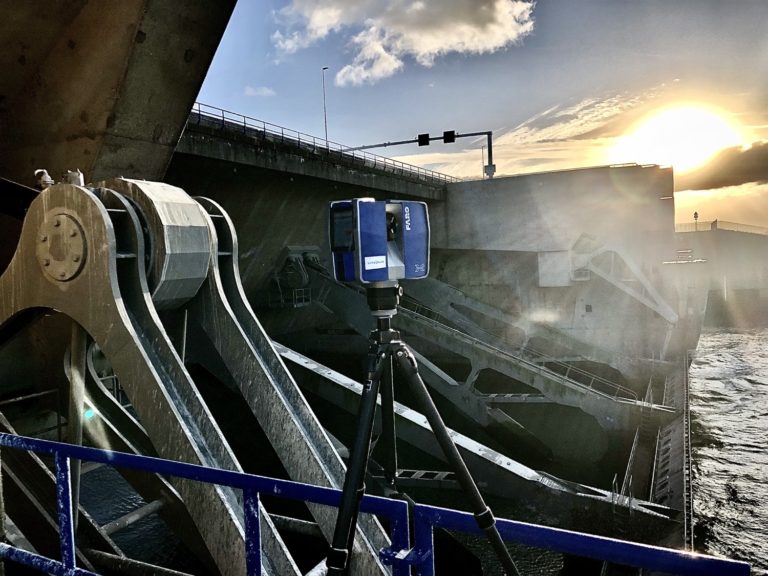

• Civiele techniek: Wegen, bruggen, sluizen, dammen en andere infrastructuur kunnen worden ingescand om te renoveren of te inspecteren.

Voordelen van 3D laserscanning

De voordelen van 3D laserscanning zijn talrijk, vooral als het gaat om nauwkeurigheid, snelheid, en veelzijdigheid.

Nauwkeurigheid:
Laserscanners kunnen objecten en omgevingen tot op de millimeter nauwkeurig vastleggen, wat ze ideaal maakt voor toepassingen waar precisie vereist is, zoals in de bouw en industrie.

Snelheid:
In vergelijking met traditionele meetmethoden is laserscanning veel sneller. In slechts enkele uren kan een volledig gebouw of terrein worden ingescand, zonder dat er langdurige onderbrekingen nodig zijn.

Visualisatie:
De 360 graden foto’s geven een mooi overzicht van de fabriek / gebouw en wordt gebruikt om gebouwen te bezichtigen vanaf het bureau.

Veelzijdigheid:
Laserscanning kan gebruikt worden voor zowel kleine als grote projecten, van het in kaart brengen van een enkel object tot het scannen van volledige industriële installaties.

Kostenbesparing:
De technologie bespaart tijd en middelen op lange termijn door nauwkeurigere planning en minder fouten in de uitvoering.

Veelgestelde vragen over 3D laserscanning

1. Hoe nauwkeurig is 3D laserscanning?

3D laserscanners kunnen een nauwkeurigheid bereiken tot op enkele millimeters, afhankelijk van het type scanner en de afstand tot het object. Sommige scanners bieden een nauwkeurigheid van 0,01 mm, wat belangrijk is voor precisiewerk. Met deze scanners meten we kleinere objecten, zoals bijvoorbeeld kluisgaten op schepen. De terrestrische laserscanners met een nauwkeurigheid van 5mm zijn goed te gebruiken in de industrie en bouw.

2. Wat is een puntenwolk?

Een puntenwolk is een verzameling meetpunten die door de laserscanner worden vastgelegd. Deze punten vormen samen een digitale replica van het gescande object of de omgeving. De pointcloud bestaat uit alle scanposities die zijn samengevoegd middels specialistische landmeetkundige software. De pointcloud kan vervolgens worden omgezet in een 3D-model of technische tekening. Dit is handwerk; er is geen software die dit automatisch doet.

3. Hoe lang duurt het om een gebouw te scannen?

De tijd die nodig is om een gebouw te scannen, hangt af van de grootte en complexiteit van de structuur. Een eenvoudig gebouw kan binnen enkele uren worden ingescand, terwijl grotere of complexere projecten meer tijd in beslag nemen.

4. Waar kan de data van 3D laserscanning voor worden gebruikt?

De gegevens die met 3D laserscannen worden verzameld, kunnen worden gebruikt voor allerlei toepassingen, zoals het maken van CAD-modellen, BIM-modellen (Building Information Modelling), of voor 3D-printen.

5. Wat is het verschil tussen 3D laserscanning en fotogrammetrie?

3D laserscanning gebruikt lasers om metingen te doen en en fotogrammetrie maakt gebruik van foto’s om een pointcloud te creëren. Hoewel beide technieken puntenwolken opleveren, is laserscanning een goed middel om puntenwolken van het interieur van gebouwen en fabrieken in te winnen en is fotogrammetrie vaak beter om platte vlakken zoals gevels en terreinen vast te leggen.

3D laserscannen is breed inzetbaar

3D laserscannen is een bruikbare technologie geworden in een breed scala aan industrieën. Met zijn hoge nauwkeurigheid en veelzijdige toepassingen is het een efficiënte methode voor het in kaart brengen van objecten en omgevingen. Of het nu gaat om bouwprojecten, fabrieken en productielijnen, productontwikkeling of erfgoedbeheer, laserscanning biedt een gedetailleerd en betrouwbaar resultaat dat tijd en kosten bespaart.

Als u meer wilt weten over hoe 3D laserscanning uw project kan ondersteunen, neem dan contact op met Unite2Build om de mogelijkheden te bespreken.
